Opis produktu:

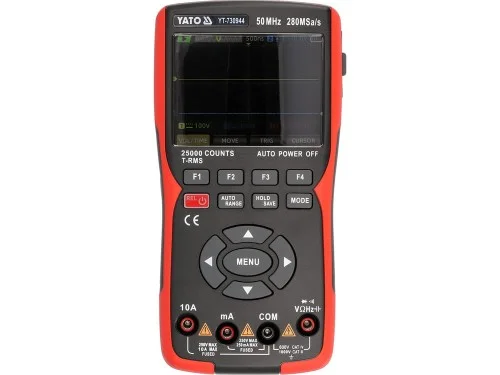

Miernik uniwersalny z dwukanałowym oscyloskopem oraz podstawowym generatorem przebiegów w jednym. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych oraz zwizualizowanie badanego sygnału w czasie rzeczywistym. Kolorowy wyświetlacz z matrycą IPS o przekątnej 3,5 cala gwarantuje czytelność pod każdym kątem. Wymienny, ładowany za pomocą wbudowanego portu usb-c, akumulator Li-Ion o pojemności 3400 mAh starcza na około 6 godzin ciągłej pracy. Mnogość funkcji dodatkowych, szerokie zakresy pomiarowe, szybkość pracy oraz wysoką precyzję docenią zarówno elektronicy, elektrycy, jak i domowi majsterkowicze.
Podstawowe parametry oscyloskopu:
– Szerokość pasma: 50MHz
– Częstotliwość próbkowania: 280 MSa/s
– Pamięć akwizycji: 128 kpts
– Liczba kanałów: 2
– Obsługa sondy pomiarowej: x1 oraz x10
Wybrane funkcje oscyloskopu:
– AUTO – automatyczne i szybkie uzyskanie stabilnego przebiegu na wyświetlaczu oscyloskopu, automatyczne wykrywanie podstawy czasu i napięcia badanego sygnału
– SAVE – zapisywanie zrzutu ekranu do formatu pliku graficznego .bmp
– TRIG – tryby wyzwalania sygnału
– CURSOR – linie pomiarowe umożliwiające precyzyjny pomiar wartości zwizualizowanego przebiegu
– PROBE – ustawienie tłumienia sondy pomiarowej x1 lub x10
– MEASURE – wyświetlenie pomiarów: częstotliwość, okres, napięcia: rms, minimalne, maksymalne, międzyszczytowe
– XY MODE – porównanie sygnałów z dwóch kanałów pod kątem częstotliwości i przesunięć fazowych oraz przedstawianie ich w formie wizualnej (wzory Lissajous)
– CALIBRATE – funkcja autokalibracji
– STORAGE – tryb urządzenia do przesyłania danych, np. przesyłanie zapisanych zrzutów ekranu na komputer
Podstawowe pomiary miernika:
– Napięcia przemiennego: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
– Napięcia stałego: D.C. 0-1000 V
– Natężenia prądu przemiennego: A.C. 0-10 A, TRUE RMS (40-1000 Hz)
– Natężenia prądu stałego: D.C. 0-10 A
– Rezystancji: 0-250 M?
– Test diody: IF 1,8 mA, UR 3,2 V
– Test ciągłości obwodu: 0-50?
Pomiary dodatkowe miernika:
– Pojemności kondensatora: 0-99,99 mF
– Częstotliwości: 0-999,9 Khz
Dokładność pomiaru miernika:
– Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V:
– Dokładność pomiaru miernika YT-730944 dla tego zakresu wynosi: ±(0,5% + 3), rozdzielczość 0,01 V
– Obliczenia błędu pomiaru wzór: (wynik pomiaru x 0,5%) + 3 x rozdzielczość
– Obliczenia: (235 x 0,5%) + 3 x 0,01 = 1,175 + 0,03 = 1,205 V
Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 1,205 V
– Wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,009 V
– Wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,067 A
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
Funkcje miernika:
– TRUE RMS – miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
– AUTO – automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik – w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO.
– RANGE – ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. serii rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu.
– REL – użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia.
– MAX/MIN/AVG – zachowanie na wyświetlaczu maksymalnej, minimalnej i średniej wartości z aktualnego pomiaru.
– HOLD/SAVE – zachowanie na wyświetlaczu aktualnie mierzonej wartości, zapisanie jej do pamięci.
Dodatkowe informacje:
– Wyświetlacz LCD, maksymalny wyświetlany wynik: 25000
– Regulowane podświetlenie ekranu
– Sygnał dźwiękowy i świetlny w teście ciągłości obwodu dla rezystancji poniżej 50?
– Możliwość włączenia testów diody i ciągłości obwodu osobno
– Sondy pomiarowe o długości 14,5 cm
– Długość przewodu wraz z sondami: 97 cm
– Średnica przewodu wraz z izolacją: 3,5 mm
– Nakładki igłowe do pomiarów drobnych elementów SMD
– Dwie sondy oscyloskopowe P2060 z akcesoriami
– Konstrukcja z zabezpieczeniami przeciążeniowymi
– Obudowa z tworzywa ABS
– Automatyczne wyłączenie się miernika z możliwością regulacji czasu 15-120 minut
– Możliwość wyłączenia trybu automatycznego wyłączenia urządzenia
– Wskaźnik niskiego poziomu baterii
– Miękkie etui z zamkiem błyskawicznym
– Zasilanie: ogniwo Li-Ion (typ 18650)
