Description
Optimum 793402040 TH3309D PACK Tokarka 400 Volt
Kompletnie wyposażona tokarka z wałkiem łupkowym i posuwowym z przekładnią pracującą na oleju.
Wersja TH3309D z cyfrowym wyświetlaczem pozycji DPA21 na 3 osiach.
Specyfikacja produktu
Duża średnica Ø 38 mm, mocowanie wrzeciona Camlock 4
Z mocnym silnikiem 1,5 kW.
Zdejmowany mostek łóżka do toczenia większych średnic
Oświetlenie maszynowe LED
TH3309D i TH3309V z odczytem cyfrowym montowane na 3 osiach
Hartowane indukcyjnie i precyzyjnie szlifowane prowadnice łoża pryzmatycznego
Gwarantowana współosiowość noska wrzeciona lepsza niż 0,015 mm
Elementy elektryczne firmy Siemens lub Schneider
Wszystkie prowadnice regulowane za pomocą kluczy
Wysokie i precyzyjne wykończenie
Lekko pracujący napęd posuwu z zaokrąglonymi kołami zębatymi, pracujący w kąpieli olejowej
TH3309D i TH3309V z cyfrowym odczytem DPA21 montowanym na 3 osiach – Przyjazna dla użytkownika klawiatura membranowa, bryzgoszczelna, zamknięta i bez połysku – Wbudowany czujnik do wykrywania prędkości obrotowych wrzeciona – Bardzo wysoka dokładność pracy – Znaczne skrócenie czasu produkcji – Zmniejszona ilość błędów – Wyświetlacz: oś X, Y / Z0, Z z 8 cyframi LED (pierwsza cyfra)
Odpowiednie dla: Do toczenia powierzchniowego, toczenia wzdłużnego i poprzecznego, fazowania, toczenia stożków i gwintowania Dla zakładów rzemieślniczych, warsztatów zajmujących się toczeniem bębnów hamulcowych, ośrodków szkoleniowych i szkół, ogólnego utrzymania ruchu, R
Capaciteiten: Centerhoogte: 156 mm Centerlengte: 910 mm Spilboring: 38 mm
Elementy bezpieczeństwa: Oddzielny wyłącznik awaryjny; oddzielny przycisk startu i zatrzymania Napięcie bez obciążenia; przyciski sterujące niskim napięciem 24V Mikrowyłączniki w przekładni i osłonie uchwytu Ścianka błotna i tacka na wióry; duża osłona dłuta z oświetleniem LED Osłona wrzeciona; nożny hamulec bezpieczeństwa
Technische gegevens
Napięcie V 3×400
Moc silnika kW 1,5
Wysokość środka mm 156
Odległość środkowa mm 910
Średnica toczenia nad łóżkiem mm 350
Średnica toczenia nad ślizgiem mm 196
Średnica toczenia bez mostu łoża mm 430
Długość obrotowa w moście łóżka mm 230
Szerokość łóżka mm 181
Liczba prędkości 8
Prędkość obrotowa wrzeciona min-1 60-2000
Spilkonus MK 5
Wrzeciono krzywkowe DIN55029 D1-4
Otwór wrzeciona mm 38
Posuw wzdłużny mm/O 0,052-1,592
Posuw poprzeczny mm/O 0,014-0580
Nacinanie gwintów metrycznych M 0,4-7
Nacinanie gwintu cal Gg/1″ 56-4
Rijweg beitelslede mm 98
Przesuw prowadnicy poprzecznej mm 164
Wysokość uchwytu dłuta mm 16×16
Konus odłączana głowica MK 3
Głowica luźna mm 110
Waga kg 430,00
Wymiary (l x w x h) mm 1,635x745x1,590

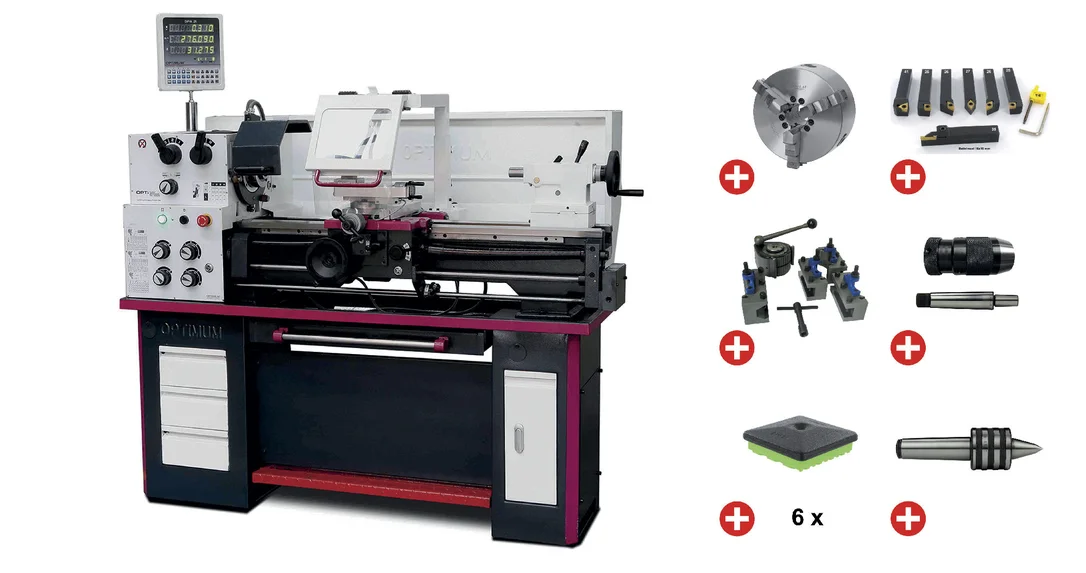

Zawartość opakowania
1 x Tokarka OptiTurn TH3309D 3x400V 1,5 kW, 713402040
1 x Uchwyt 3 szczękowy OptiChuck – 200/4, 713442762
1 x Zestaw 5-częściowy uchwyt szybkowymienny TOOE5 / SWH3 E, 790007236
1 x Montaż SWH3 E na wózku, 719000400
1 x Zestaw frezów obrotowych WP 16 mm 7 szt, 790034324
1 x Uchwyt szybkomocujący do 16 mm, B16, 790007512
1 x Końcówka głowicy wiertła MK3/B16, 713050660
1 x przedłużenie punktu centralnego MK 3, 790004697
6 x Tłumiki drgań GLV75, 790032758
Zdjęcie może się różnić.
