Description
Metal Works PPH30B Hydrauliczna prasa pneumatyczna 30T Funkcje specjalne

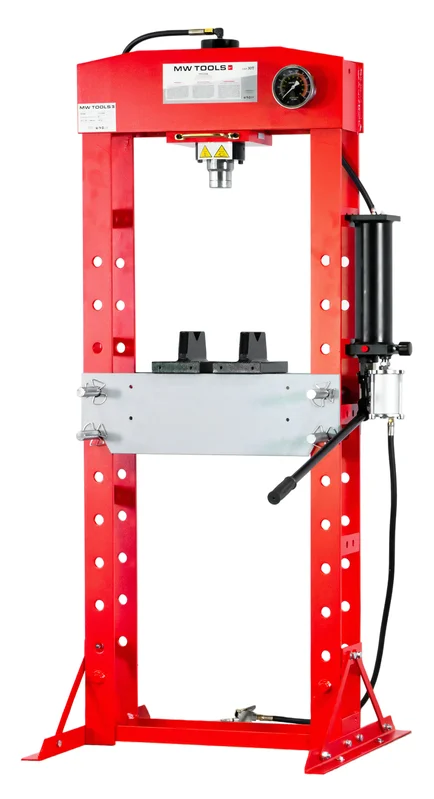

Hydrauliczna prasa pneumatyczna 30 ton z ruchomym siłownikiem
Sterowanie ręczne i pneumatyczne:
Pompa hydropneumatyczna jest sterowana sprężonym powietrzem za pomocą zaworu ręcznego i zapewnia moc oraz prędkość podczas pracy.
Pompa z 2 prędkościami: wysoka prędkość podczas zbliżania się do przedmiotu obrabianego bez obciążenia i wolniejsza prędkość podczas prasowania. Prędkość automatycznie zmniejsza się w przypadku ciśnienia wstecznego
Pompa może być również obsługiwana ręcznie za pomocą dźwigni, co zapewnia precyzyjną i dokładną pracę
Rama podstawy, na którą działają wszystkie siły podczas prasowania, jest w pełni zespawana z 1 solidnej ramy, co zwiększa wytrzymałość i trwałość prasy. Do montażu prasy nie używamy żadnych śrub ani wkrętów.
Stół roboczy jest podtrzymywany przez 4 wytrzymałe sworznie blokujące z klipsami zabezpieczającymi, przy czym stół roboczy spoczywa na 2 dolnych sworzniach. Umożliwia to łatwiejszą regulację wysokości stołu bez blokowania się sworzni.
Pompa z zaworem przeciążeniowym
Zdejmowana głowica cylindra (średnica wewnętrzna wlotu: 25 mm). Umożliwia podłączenie do głowicy opcjonalnego zestawu stempli lub innych form prasujących i noży gnących (art. 754758311).
Ciśnienie robocze sprężonego powietrza: 7,5 do 8,5 bara i natężenie przepływu powietrza: 200 l/min
Zawór sprężonego powietrza z obsługą ręczną i złączem EURO
Trumpy
Obsługa za pomocą sprężonego powietrza (zawór ręczny) i ręcznie (dźwignia)
Ruchomy na boki cylinder umożliwia zaciskanie bliżej krawędzi ramy. Przydatne podczas zaciskania z boku dużych elementów.
Niezawodny mechanizm pompy o podwójnej prędkości
Dostarczany z 2 blokami dociskowymi (V-blocks)
Opcjonalny zestaw stempli
Dane techniczne
Typ prasy Hydropneumatyczna
Cylinder 150
Cylinder kursowy G mm 150
Liczba prędkości 2
Wymagane ciśnienie powietrza bar 7,5
Natężenie przepływu powietrza l/min 200
Pojemność t 30
Prędkość w mm/min 120
Prędkość w dół pod ciśnieniem mm/min 33
Prędkość w dół bez ciśnienia mm/min 160
Butla mobilna Tak
A mm 1800
W mm 795
C mm 700
D mm 535
Średnica cylindra mm 58
E mm 180
F min. mm 150
F maks. mm 1030
H mm 910
I mm 200
L1 mm 1292
L2 mm 412
Waga kg 166.00
Wymiary (dł. x szer. x wys.) mm 795x700x1800
Zakres dostawy
Zawór pneumatyczny do pracy ze sprężonym powietrzem
Zestaw V-bloków do prostowania lub prasowania wałów, prętów i rur. Wymiary jednego V-bloku: długość 206 mm, szerokość 130 mm, wysokość 105 mm
Manometr ze wskazaniem siły nacisku
Wstępnie napełniony olejem hydraulicznym
Łatwy montaż: prasa jest dostarczana w 1 kawałku. Na miejscu montowane są tylko 2 wsporniki boczne
