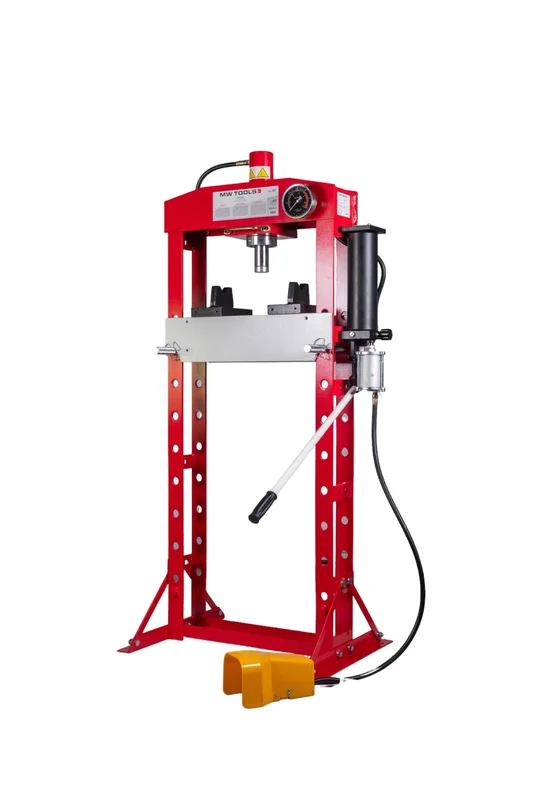

Metal Works PPH20B Hydrauliczna prasa pneumatyczna 20T Funkcje specjalne
Sterowanie ręczne i pneumatyczne:
Pompa hydropneumatyczna jest sterowana sprężonym powietrzem za pomocą pedału nożnego i zapewnia moc oraz prędkość podczas pracy. Nie jest wymagana siła ręczna.
Pompa z 2 prędkościami: wysoka prędkość podczas zbliżania się do przedmiotu obrabianego bez obciążenia i wolniejsza prędkość podczas prasowania. Prędkość automatycznie zmniejsza się w przypadku ciśnienia wstecznego
Pompę można również obsługiwać ręcznie za pomocą dźwigni, co zapewnia precyzyjną i dokładną pracę
Rama podstawy, na którą działają wszystkie siły podczas prasowania, jest w pełni zespawana z 1 solidnej ramy, co zwiększa wytrzymałość i trwałość prasy. Do montażu prasy nie używamy żadnych śrub ani wkrętów.
Stół roboczy jest podtrzymywany przez 2 wytrzymałe sworznie blokujące z klipsami zabezpieczającymi, a stół roboczy spoczywa na sworzniach. Umożliwia to łatwiejszą regulację wysokości stołu bez blokowania się sworzni.
Pompa z zaworem przeciążeniowym
Zdejmowana głowica cylindra (średnica wewnętrzna wlotu: 25 mm). Umożliwia podłączenie do głowicy opcjonalnego zestawu stempli lub innych form prasujących i noży gnących (art. 754758311).
Ciśnienie robocze sprężonego powietrza: 7,5 do 8,5 bara i natężenie przepływu powietrza: 200 l/min
Zawór sprężonego powietrza z obsługą ręczną i złączem EURO
Trumpy
Obsługa za pomocą sprężonego powietrza (pedał nożny) i ręcznie (dźwignia)
Ruchomy na boki cylinder umożliwia zaciskanie bliżej krawędzi ramy. Przydatne podczas zaciskania z boku dużych elementów.
Niezawodny mechanizm pompy o podwójnej prędkości
Dostarczany z 2 blokami dociskowymi (V-blocks)
Opcjonalny zestaw stempli
Dane techniczne
Rodzaj sterowania hydropneumatycznego prasy
Cylinder 185
Przebieg cylindra G mm 185
Liczba prędkości 2
Wymagane ciśnienie powietrza bar 7,5
Natężenie przepływu powietrza l/min 200
Pojemność t 20
Nagłówek mm 185
Prędkość w mm/min 270
Prędkość w dół pod ciśnieniem mm/min 50
Prędkość w dół bez ciśnienia mm/min 200
Mobilny cylinder
A mm 1619
W mm 730
C mm 560
D mm 510
Średnica cylindra mm 48
E mm 168
F min. mm 38
F maks. mm 918
H mm 822
I mm 176
L1 mm 1203
L2 mm 323
Waga kg 106,50
Wymiary (dł. x szer. x wys.) mm 730x560x1619
Zakres dostawy
Pneumatyczny pedał nożny do pracy ze sprężonym powietrzem
Zestaw V-bloków do prostowania lub prasowania wałów, prętów i rur. Wymiary jednego V-bloku: długość 195 mm, szerokość 125 mm, wysokość 105 mm
Manometr ze wskazaniem siły nacisku
Wstępnie napełniony olejem hydraulicznym
Łatwy montaż: prasa jest dostarczana w 1 kawałku. Na miejscu montowane są tylko 2 wsporniki boczne
